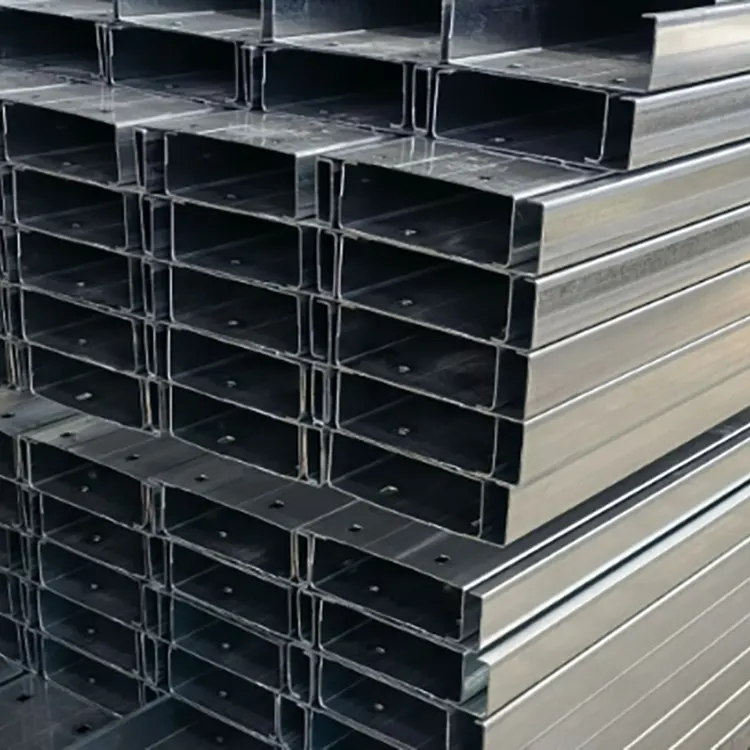

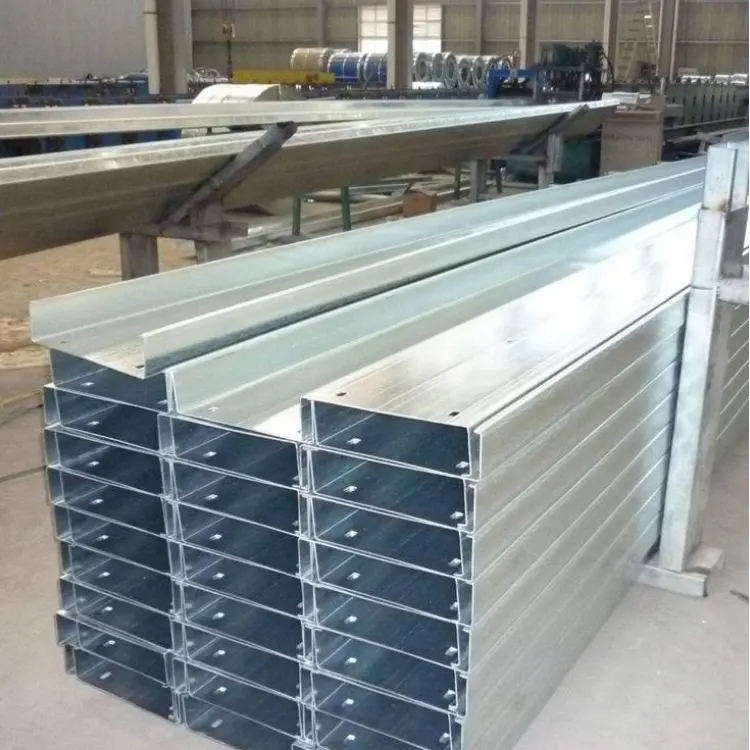

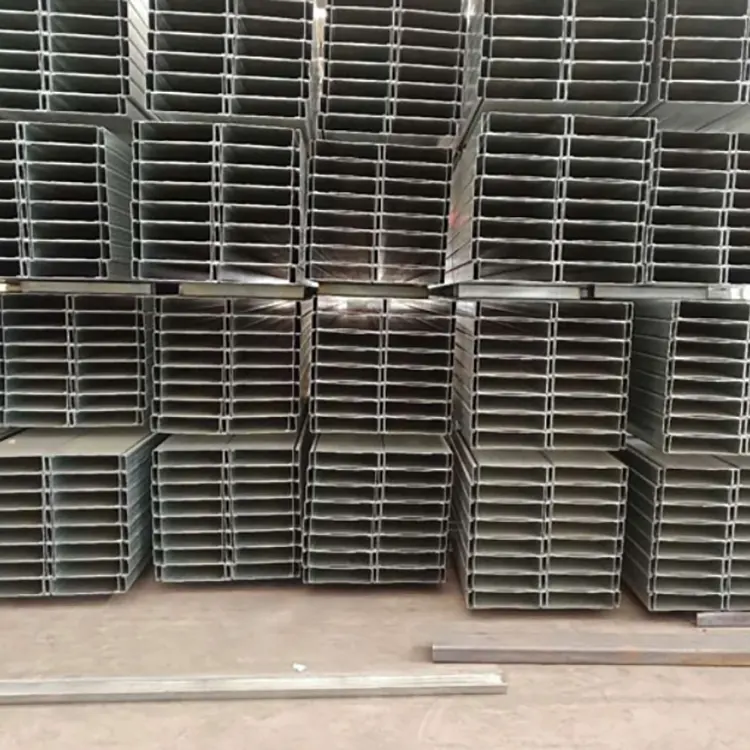

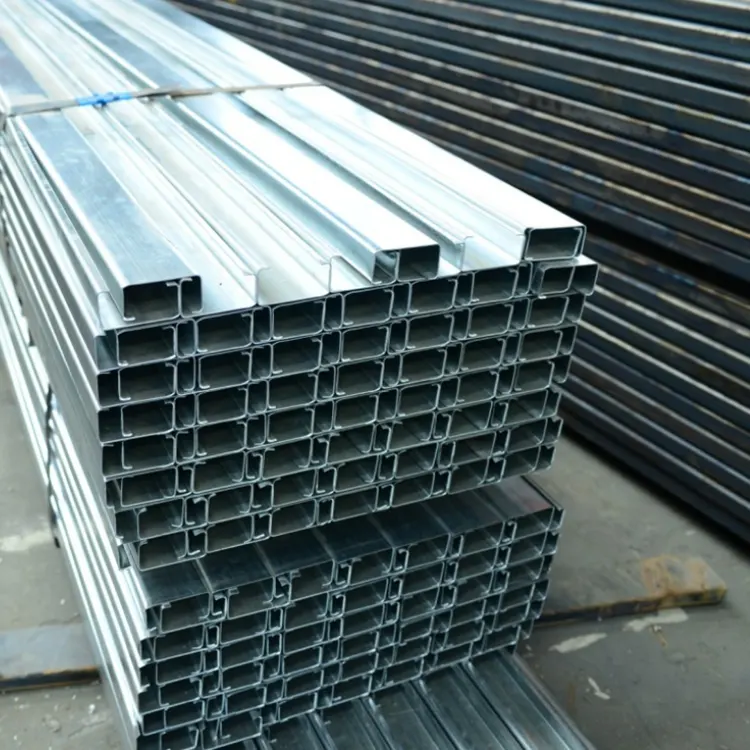

Voorgegalvaniseerd C-kanaal

Dit voorgegalvaniseerde C-kanaal dat rechtstreeks door Shixinda Factory wordt verkocht, is gemaakt van thermisch verzinkte stalen strips. Het wordt gevormd door continu walsen en snijden met een koudbuigmachine en heeft een C-vormige doorsnede met een standaardprofiel. Het wordt geleverd met een gegalvaniseerde anticorrosiecoating en vereist geen extra verf- of thermisch verzinkte verwerking. Anders dan het C-vormige staal van zwart materiaal (dat later moet worden verzinkt) en thermisch verzinkt C-vormig staal: het basismateriaal bestaat uit afgewerkte gegalvaniseerde stalen strips, die een hogere productie-efficiëntie, een uniforme verzinkingslaag en een goede vlakheid van het oppervlak hebben. Het behoort tot geprefabriceerde corrosiewerende lichtgewicht stalen structuurprofielen. Veelgebruikte accessoires: C-vormige staalspecifieke bouten, trekstangen, steunen, klemmen, gekleurde stalen tegelsteunen en verbindingsdelen.

Kern functionele positionering

Dragende dakgordingen: hoofd- en secundaire gordingen voor fabrieksgebouwen, magazijnen, veehouderijen en fotovoltaïsche dakoppervlakken, die de belasting van gekleurde staalplaten en steenwolplaten dragen en het eigengewicht van het dak en de wind-/sneeuwbelasting overbrengen op de hoofdbalken van het stalen frame.

Muurmuurbalken: Verticale en horizontale gordingen voor de kastwanden, het bevestigen van gekleurde stalen wandpanelen en isolatie-sandwichpanelen, het construeren van het muurframewerk.

Belangrijkste materialen voor fotovoltaïsche steunen: hoofdliggers in de lengterichting en dwarsliggende secundaire liggers voor fotovoltaïsche grondfotovoltaïsche en op het dak verspreide fotovoltaïsche, lichtgewicht steunkernprofielen.

Kleine apparatuursteunen / kabelgootbeugels: Fabrieksleidingsteunen, kabelgootbodems, dragende apparatuurbasissen.

Secundaire dragende componenten van lichte staalwerkplaatsen: scheidingsframes, secundaire platformbalken en verstevigingsframes voor deuren en ramen.

Eenvoudige kassen, raamwerk voor veestallen: Veeschuren, lichtgewicht draagconstructies voor groente- en fruitkassen.

Kern verkoopargument

Duurzaam en corrosiebestendig, geen secundaire coating nodig

Het basismateriaal van het voorgegalvaniseerde C-kanaal is gegalvaniseerde staalplaat, waarbij de zinklaag gelijkmatig is aangebracht. Het is bestand tegen regen, vocht en milde zuur-base-corrosie en zal bij gebruik buitenshuis waarschijnlijk niet roesten. Het elimineert de noodzaak van daaropvolgende verf- en thermisch verzinkprocessen, waardoor de bouwkosten aanzienlijk worden verlaagd.

Lichtgewicht en hoge sterkte, waardoor staal en kosten worden bespaard

Koudgevormde dunwandige structuur, met een groot traagheidsmoment, uitstekende buig- en torsieweerstand; bij hetzelfde draagvermogen is het 30% lichter dan I-balken en kanaalstaal, waardoor het staalverbruik van de staalconstructie wordt verminderd en de transport- en hefkosten worden verlaagd.

Geïntegreerd vormen, gemakkelijke verwerking

Volautomatisch rollenpersen in de fabriek voor geïntegreerd gieten, met standaardafmetingen en regelmatig ponsen (vooraf geïnstalleerde gaten zijn beschikbaar); ter plaatse vereist alleen montage van bouten, geen lassen, hoge bouwsnelheid en verkort de projectduur.

Flexibele maatvoering, sterk maatwerk

Hoogte, flens, dikte en lengte kunnen indien nodig worden aangepast. Het kan worden gecombineerd met op maat gemaakte binnenflenzen, verstevigingsribben en vergrote flensmodellen, geschikt voor verschillende belastingsvereisten van daken, muren en fotovoltaïsche systemen.

Esthetisch aantrekkelijk oppervlak, geschikt voor zichtbare projecten

Gegalvaniseerd zilvergrijs mat oppervlak, zonder roestvlekken of zwarte vlekken. Er is geen decoratie nodig voor zichtbare daken en fotovoltaïsche steunen, waardoor het project er netjes uitziet. De gegalvaniseerde laag heeft een sterke hechting en is niet gevoelig voor afbladderen of vallen tijdens transport en buigen.

Uitstekende kostenprestaties, stabiel aanbod

Er is een overvloedig aanbod van grondstoffen voor gegalvaniseerde platen, met een lagere eenheidsprijs in vergelijking met thermisch verzinkt C-vormig staal, een korte leveringscyclus en aanzienlijke kostenvoordelen voor grootschalige fabrieks- en fotovoltaïsche projectaankopen.

Veelzijdig en zeer aanpasbaar aan meerdere scenario's

Geschikt voor fabrieksgebouwen, fotovoltaïsche systemen, kweekschuren, opslagfaciliteiten, gemeentelijke pijpleidingondersteuningen, enz. Eén type profiel kan aan de behoeften van meerdere industrieën voldoen.

Algemene technische specificaties

(1) Standaard dwarsdoorsnedemodel (industriestandaardnotatie: C × Hoogte × Breedte × Flens × Dikte)

Reguliere conventionele modellen: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Compleet voorbeeld van dwarsdoorsnedegrootte (C100 × 50 × 20):

Baanhoogte H: 80 - 300 mm

Flensbreedte B: 40 - 80 mm

Binnenflens C: 15 - 30 mm (voor versterkte modellen is 35 mm mogelijk)

(2) Diktespecificaties

Conventionele wanddikte: 1,2 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 2,75 mm, 3,0 mm. Steunen voor zonnepanelen gebruiken vaak 1,5–2,0 mm; Dakspanten met grote overspanningen in fabrieken gebruiken gewoonlijk 2,0–3,0 mm.

(3) Lengtenormen

Standaard vaste lengtes: 6m, 9m, 12m

Lengtes op maat: 0,5 – 12 m, afkorten is toegestaan. Extra lange delen moeten in secties worden samengevoegd.

(4) Technische parameters van de galvanisatielaag

Gewicht galvaniserende zinklaag: 80g/㎡, 100g/㎡, 120g/㎡, 140g/㎡, 180g/㎡

Milieugebruiksclassificatie:

Droge fabriek binnenshuis: 80–100 g/㎡

Openluchtfabriek, gewone zonnepanelen: 120–140g/㎡

Hoge luchtvochtigheid aan de kust, oppervlakte chemische fabriek: 180 g/㎡ met verdikte gegalvaniseerde plaat

(5) Materiële normen

Merk basismateriaal: DX51D+Z, DX52D+Z (nationale standaard gegalvaniseerde staalplaat)

Mechanische eigenschappen: rekgrens boven 235 MPa, rek voldoet aan de normen, koudbuigen zonder scheuren

Uitvoeringsnormen:

GB/T 2518 Continu thermisch verzinkte stalen plaat en stalen strip

GB/T 6728 Technische omstandigheden van koudgevormd staal

(6) Procesmatchingsparameters

Boren: voorgeboorde ronde montagegaten, lange strookvormige stelgaten, gatafstand aangepast volgens tekening;

Verstevigingsbehandeling: Bij modellen met hoge belasting kan de middelste verstevigingsribbe worden ingedrukt om de buigweerstand te vergroten;

Snijden: beide uiteinden ontbraamd, vlakke snijkant, geen flensscheuren;

Tolerantienormen: tolerantie in dwarsdoorsnede ±0,5 mm, lengtetolerantie ±3 mm/6 m.

(7) Referentie voor belastingcompatibiliteit

1,2–1,8 mm dun materiaal: kleine steunbalken voor muren, scheidingswanden voor binnen, kleine steunen voor zonnepanelen;

2,0–2,5 mm middeldik materiaal: reguliere fabrieksdak-/muurspanten, verdeelde hoofdbalken van zonnepanelen;

2,75–3,0 mm dik materiaal: fabrieksgebouwen met grote overspanningen, dakspanten in besneeuwde gebieden, robuuste steunen voor zonnepanelen.
