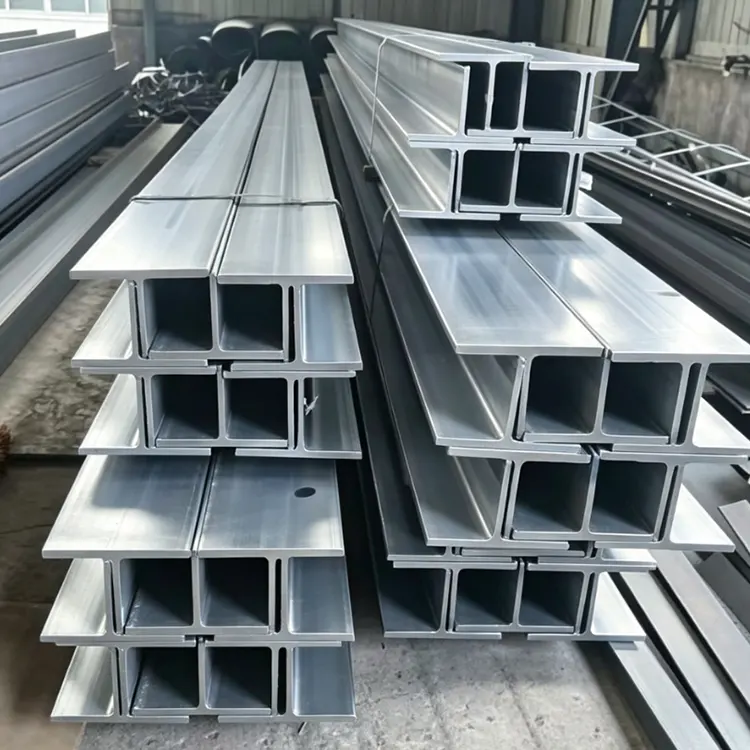

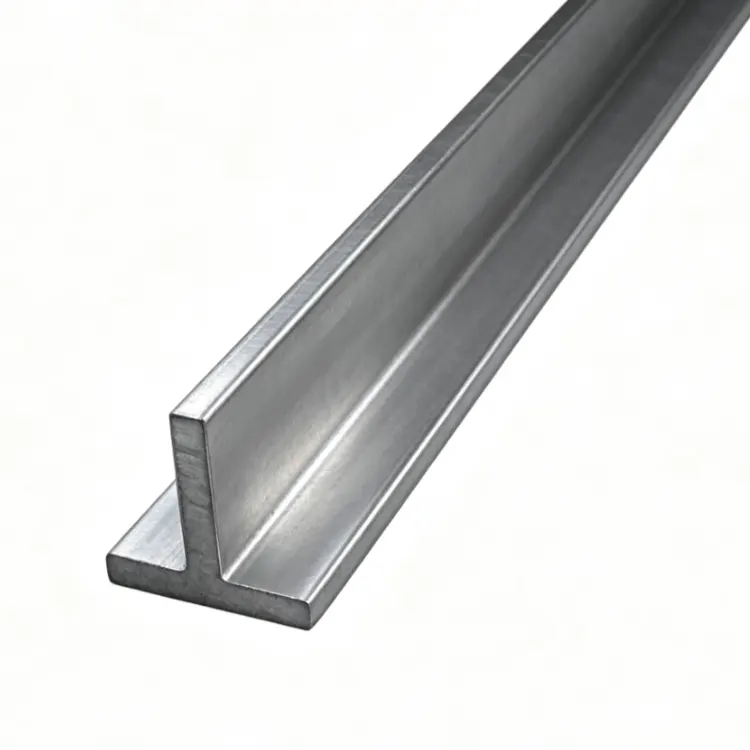

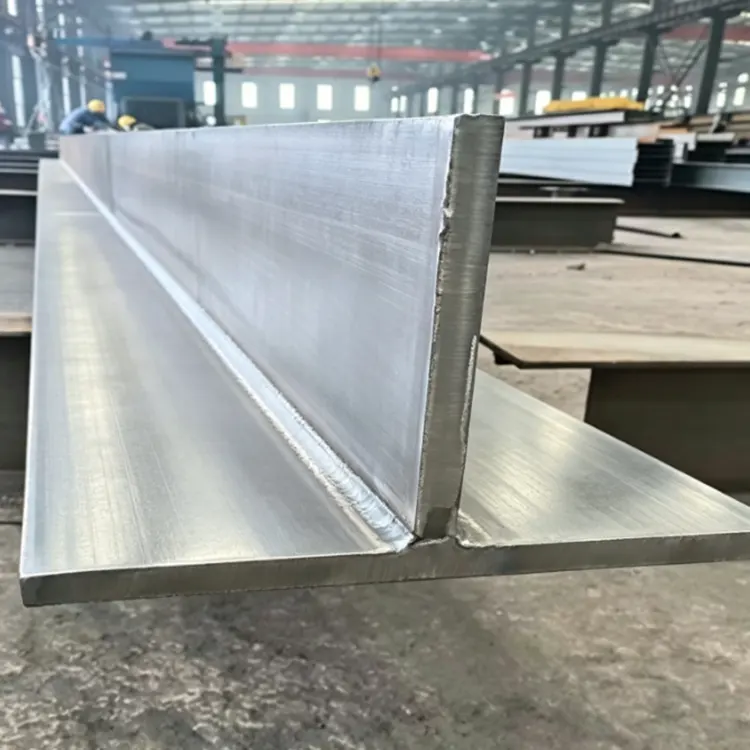

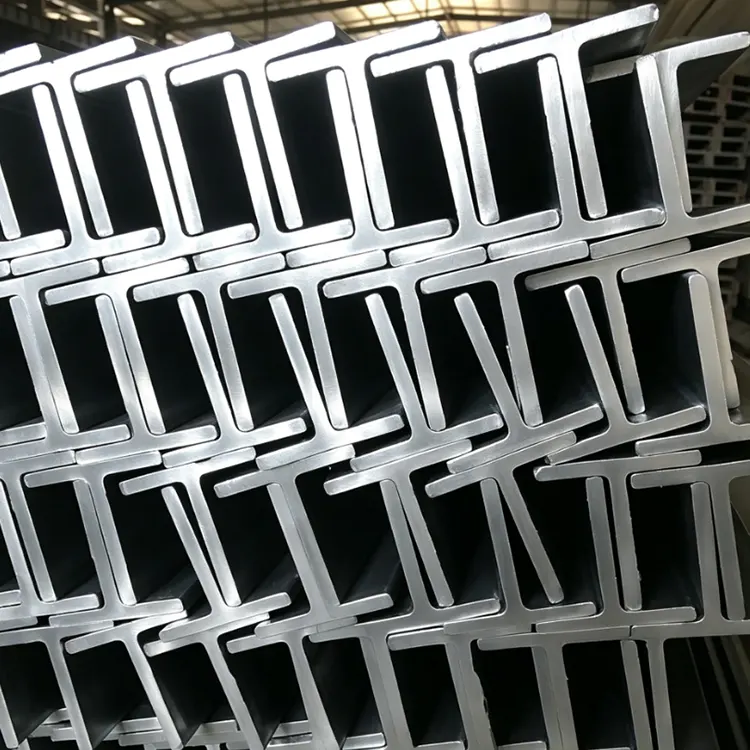

Thermisch verzinkte T-balk van de Shixinda-fabriek is een constructiestaalprofiel van koolstof met een T-vormige doorsnede. Het wordt vervaardigd met behulp van een van de drie processen: warmwalsen, splijten van staal in H-profiel of lassen van stalen platen - om het T-vormige basisprofiel te vormen, gevolgd door een galvanisatieproces (thermisch of elektrolytisch verzinken) om het gehele oppervlak van het staal te bedekken met een zinklaag ter bescherming tegen corrosie; dit product wordt gezamenlijk gegalvaniseerd T-profielstaal genoemd.
Het dwarsdoorsnedeontwerp zorgt voor een rationele verdeling van de belasting, waardoor het staalverbruik wordt verminderd en de kosten worden verlaagd; De T-vormige structuur beschikt over een geïntegreerd vormingsproces voor het lijf en de flenzen, wat een superieure buigweerstand en draagvermogen biedt in vergelijking met hoekstaal met een gelijkwaardig gewicht, waardoor minder materiaal nodig is onder identieke belastingsomstandigheden, en de totale kosten van de staalconstructie effectief worden verlaagd.
Er zijn drie vormprocessen beschikbaar, die uitgebreide geschiktheid bieden voor alle toepassingsscenario's: Warmgewalste T-balken hebben een hoge precisie en zijn ideaal voor fotovoltaïsche componenten; Gesegmenteerde T-balken bieden grote specificaties en hoge sterkte, waardoor ze geschikt zijn voor hoofdfabrieksbalken; Gelaste T-balken ondersteunen niet-standaard maatwerk en kunnen worden gecombineerd voor zowel kleinschalige als grootschalige projecten.
Hoge oppervlaktevlakheid en eenvoudige montage; regelmatige doorsneden zonder verdraaiing of vervorming; vergemakkelijkt het ponsen, snijden, verbinden met bouten en installatie ter plaatse, waardoor het vereiste nivelleringswerk tijdens de bouw wordt verminderd.
Thermisch verzinken biedt een uitgebreide bescherming tegen corrosie en garandeert een lange levensduur. Het zinkdompelproces bij hoge temperaturen bedekt zowel de binnen- als buitenoppervlakken, evenals alle randen en openingen van het staal, en vormt een beschermende zinklaag die beschermt tegen vocht, regenwater en blootstelling aan zout/alkali; Deze behandeling is geschikt voor buiten-, kust- of industriële omgevingen waar corrosie kan optreden, biedt een levensduur van meer dan 15 jaar en elimineert de daaropvolgende onderhoudskosten die verband houden met het verwijderen van roest en schilderen.
De zinklaag vertoont een sterke hechting en is zeer goed bestand tegen schokken, waardoor loslaten of loslaten wordt voorkomen; de metallurgische verbinding tussen de zinklaag en het staal zorgt ervoor dat deze niet loslaat of barst, zelfs niet tijdens transport of installatie-impact; vergeleken met gespoten oppervlakken of koudgegalvaniseerde coatings vertoont deze oplossing een aanzienlijk superieure duurzaamheid.
Mechanisch draagvermogen: het T-profielontwerp biedt een stabiele weerstand tegen buigen, afschuiving en compressie en dient als primaire en secundaire kielen, steunen en dragende componenten; vergeleken met hoekstaal of kanaalstaal vereist het minder materiaal en heeft het een lager eigengewicht, waardoor het geschikt is voor diverse ondersteunende toepassingen van staalconstructies bij lichte, middelzware en zware belastingen, waarbij het fungeert als dragend raamwerk voor gebouwen, fotovoltaïsche systemen en apparatuur.
Langetermijnfunctionaliteit voor corrosiebescherming: de thermisch verzinkte coating omhult zowel de binnen- als de buitenoppervlakken van het profiel volledig, waardoor vocht, regenwater, blootstelling aan zout/alkaliën en vochtige lucht effectief worden geblokkeerd, waardoor roestpreventie op lange termijn wordt geboden voor buitentoepassingen; Deze oplossing elimineert de noodzaak van ontroesting of verven ter plaatse, waardoor de daaropvolgende onderhoudsprocedures voor corrosiebescherming worden gestroomlijnd en deze geschikt wordt gemaakt voor corrosieve omgevingen zoals openluchtgebieden, kustgebieden en locaties van chemische fabrieken.
Handige montage- en vormmogelijkheden: de profielen hebben gestandaardiseerde afmetingen en ondersteunen snijden, ponsen, buigen, lassen en prefabricage; ze zijn ontworpen voor gestandaardiseerde boutverbindingen en montage ter plaatse, waardoor de bouwcyclus wordt verkort en een naadloze integratie tussen in de fabriek geprefabriceerde componenten en een snelle installatie ter plaatse mogelijk wordt gemaakt.
Fotovoltaïsche sector: Corrosiebestendig draagframe – speciaal ontworpen om primaire en secundaire ondersteuning te bieden voor fotovoltaïsche modules; biedt 20 jaar langdurige bescherming tegen roest in buitenomgevingen, terwijl het lichtgewicht ontwerp het totale gewicht van het ondersteuningssysteem vermindert.
Bouwsector: vliesgevel / fabriekscorrosiebestendig draagframe; dienend als buitenmuurframe, dakgordingen en dragende balken voor apparatuurplatforms; geschikt voor buitenconstructies die geen coating vereisen.
Sector gemeentelijke energie-infrastructuur: corrosiebestendige vaste steunen voor buiten voor pijpgangen, vangrails en basissteunen voor elektrische apparatuur; ontworpen voor langdurig buitengebruik zonder te roesten;
Zware staalconstructies: corrosiebestendige secundaire liggercomponenten voor zware belastingen met grote gesegmenteerde secties of gelaste gegalvaniseerde T-profielen; geschikt voor corrosiebestendige constructieve toepassingen met zware belasting in fabrieksgebouwen en keermuren.
|
Specificatie Categorie |
Technische specificaties |
Beschrijving van gebruikscasus |
|
Materiaaltype |
Koolstofstaalsubstraten: Q235B, Q355B, Q420B; corrosiebestendige speciale materialen: roestvrij staal 304/316, laaggelegeerd cortenstaal |
Q235B/Q355B/Q420B: geschikt voor industriële werkplaatsen, staalconstructies en algemene dragende steunen (met gegalvaniseerd T-profielstaal als basissubstraat); 304/316 roestvrij staal: geschikt voor zeer corrosieve buitenomgevingen en chemische verwerkingsfaciliteiten; laaggelegeerd cortenstaal: geschikt voor landschapsprojecten in de open lucht en blootgestelde delen van bruggen. |
|
afmetingen |
Regels voor doorsnedeannotatie: hoogte H×baanbreedte B×baandikte t₁ ×flensdikte t₂; standaard sectiebereik: H 25 mm–H 400 mm, B 25 mm–B 300 mm; wanddiktebereik: lijf 3 mm–20 mm, flens 4 mm–25 mm; standaardlengtes: 6 m/9 m/12 m (op maat gemaakte, niet-standaard lengtes beschikbaar). |
Kleine specificaties (H≤100 mm) zijn geschikt voor fotovoltaïsche montagesystemen, fijnmechanische componenten, liftgeleiderails en kleine ingebedde onderdelen; medium specificaties (H: 100–200 mm) zijn geschikt voor vliesgevelframes, fotovoltaïsche montagesystemen en secundaire stalen structurele balken; grote specificaties (H≥200 mm) zijn geschikt voor hoofdliggers in industriële installaties, brugcomponenten en zware platforms. |
|
dimensionale nauwkeurigheid |
Sectiehoogte / spanwijdtetolerantie≤ ±2,0 mm; lijfdikte / flensdiktetolerantie: ± 0,5–1,0 mm; rechtheidsafwijking: ≤1,5 mm/m; haaksheid van de flens: ≤B/100; hoekafwijking eindsnede: ≤3 mm |
Geschikt voor het ter plaatse verbinden van staalconstructies, geschroefde doorgatverbindingen en lasmontage; toepasbaar op conventionele toepassingen zoals bouwconstructies, bruggen en fotovoltaïsche montagesystemen; Op maat gemaakte versies met hoge precisie zijn ook compatibel met raildoorvoer en precisiemechanische schuifrailtoepassingen. |
|
mechanische eigenschap |
Q235B: vloeigrens≥235 MPa, treksterkte 375–500 MPa, rek≥25%; Q355B: vloeigrens≥355 MPa, treksterkte 470–630 MPa, rek≥21%; Q420B: vloeigrens≥420 MPa, treksterkte 500–680 MPa, rek≥18%; 304 roestvrij staal: vloeigrens≥205 MPa, treksterkte≥520 MPa, rek≥40%. |
Een hogere sterkte zorgt voor een betere compatibiliteit met staalconstructies met grote overspanningen en zware lasten, waardoor een lichtgewicht ontwerp mogelijk wordt; laaggelegeerd hoogsterkte staal is geschikt voor belangrijke dragende componenten zoals hoofdbalken in industriële installaties en bruggen; terwijl gewoon koolstofstaal geschikt is voor secundaire dragende componenten zoals conventionele steunen en vliesgevels. |
|
oppervlaktebehandelingsproces |
Hoofdproduct: Thermisch verzinken; dikte van de zinkcoating ≥85 μm; ondersteunende processen: warmwalsen van zwarte knuppels, gritstralen om roest te verwijderen, koud verzinken, epoxyrijke zinkspuitcoating, fluorkoolstofspuitcoating en beitsen met passivatie. |
Thermisch verzinken is geschikt voor buitenomgevingen met een hoge luchtvochtigheid en in de open lucht, zoals fotovoltaïsche montagesystemen en gemeentelijke engineeringprojecten; epoxyrijke zinklaag of fluorkoolstofspuiten is geschikt voor het bouwen van vliesgevels en decoratieve staalconstructies; Roestverwijdering door stralen is geschikt voor gelaste onderdelen binnenshuis en de daaropvolgende voorbehandeling met verfspuiten; Het beitsen en passiveren van roestvrij staal is geschikt voor zeer corrosieve chemische omgevingen en kustgebieden. |
|
rijeigenschappen |
1. Koudbuigprestaties: de koudebuigtest bij 180 ° kamertemperatuur vertoont geen scheuren; 2. Lasprestaties (Q235/Q355): Geen scheuren of delaminatie; geschikt voor booglassen, ondergedompeld booglassen of gasbeschermd lassen; gezamenlijke sterkte≥90% van de sterkte van het basismateriaal; geen door uitdoving veroorzaakte verbrossing; 3. Ponsen en boren: CNC-bewerking; nauwkeurigheid van de gatdiameter ± 0,2 mm; geen randafbrokkeling of barsten; 4. Snijprestaties: vlamsnijden, plasmasnijden of zagen; snijranden zijn vlak, braamvrij en vertonen geen vervorming; 5. Buigprestaties: koudbuigen; buigradius≥2 maal de wanddikte; geen scheuren. |
Koudbuigen is geschikt voor lichte stalen villa's en decoratieve onderdelen; lassen is geschikt voor hoofdbalken in industriële installaties en zware stalen frames; ponsen is geschikt voor boutverbindingen in fotovoltaïsche montagesystemen en vliesgevelspanten; precisiesnijden is geschikt voor mechanische accessoires en ingebedde onderdelen; buigen is geschikt voor onregelmatig gevormde staalconstructies en decoratieve vormcomponenten. |
|
operationele norm |
Binnenlandse kern nationale normen: GB/T 11263-2017 "Warmgewalste H-balken en gespleten T-balken"; ondersteunende materiaalnormen: GB/T 700-2006, GB/T 1591-2018; standaard voor verzinken en corrosiebescherming: GB/T 13912-2020; technische acceptatienorm: GB/T 50205-2020; optionele internationale normen voor export: EN 10025 (Europese norm), JIS G3101 (Japanse norm). |
Voor woningbouw, staalconstructies en fotovoltaïsche projecten moet de nationale norm GB/T 11263-2017 strikt worden gehandhaafd; voor op het buitenland gerichte exportgerichte projecten zullen, indien nodig, Europese of Japanse normen worden geïmplementeerd; voor gespecialiseerde industrieën zoals bruggenbouw en chemische technologie is het voldoen aan branchespecifieke acceptatienormen ook verplicht. |
ShixinDa is gevestigd in de Jinghai Steel Industry Base in Tianjin en is gespecialiseerd in een volledig assortiment gegalvaniseerde T-profielstaalproducten. Het bedrijf integreert de inkoop, verwerking, thermisch verzinken en internationale exportdiensten van grondstoffen in een verenigd bedrijf, met uitstekende, uitgebreide concurrentievoordelen. De basismaterialen die voor onze producten worden gebruikt, zijn conforme staalsoorten zoals Q235B, Q355B en Q420B, met mechanische eigenschappen die voldoen aan nationale normen. Onze productspecificaties bestrijken alle maten van H25 mm tot 400 mm en bieden standaardlengtes van 6 m, 9 m en 12 m, evenals niet-standaard aanpassingsopties. Maattoleranties worden strikt gecontroleerd, terwijl de rechtheid en nauwkeurigheid van de dwarsdoorsnede voldoen aan de hoge precisie-assemblagevereisten voor fotovoltaïsche systemen, industriële installaties en vliesgevels.
Het oppervlak wordt gelijkmatig behandeld met een standaard thermisch verzinkingsproces, met een zinklaagdikte van ≥85 μm; er blijven geen gebieden onbehandeld aan randen of hoeken. De metallurgisch gegalvaniseerde coating biedt uitstekende slagvastheid en weerstand tegen zout- en alkalicorrosie, waardoor onderhoudsvrije prestaties op lange termijn worden gegarandeerd bij buitentoepassingen en geschiktheid voor corrosieve omgevingen zoals fotovoltaïsche installaties aan de kust en in de open lucht. Het product omvat ook geïntegreerde diepverwerkingsmogelijkheden, waaronder CNC-ponsen, precisiesnijden, buigen en lassen, evenals koudvormen; de laseigenschappen zijn stabiel, waardoor het ideaal is voor montage met bouten en zware staalconstructies.
Onze producten voldoen strikt aan de nationale normen zoals GB/T 11263 en GB/T 13912; we kunnen materiaalcertificaten, galvanisatietestrapporten en SGS-certificeringsrapporten leveren. Voor exportorders ondersteunen wij de levering volgens Europese en Japanse normen, waardoor onze producten geschikt zijn voor de export van fotovoltaïsche montagesystemen naar Centraal-Azië en overzeese markten. Door gebruik te maken van onze voordelen op het gebied van lokale opslag, beschikken we over voldoende voorraadbeschikbaarheid, bieden we een korte FOB-verzendcyclus in de Tianjin-haven en bieden we flexibele minimale bestelhoeveelheden. Vergeleken met conventionele profielen biedt ShixinDa's gegalvaniseerde T-profielstaal een rationeler draagvermogen en een lichter ontwerp, elimineert de noodzaak van roestverwijderings- en verfprocessen ter plaatse en verlaagt de totale projectkosten aanzienlijk, waardoor het een ideale kosteneffectieve keuze is voor fotovoltaïsche projecten, gemeentelijke infrastructuurprojecten en staalconstructiewerkplaatsen.
