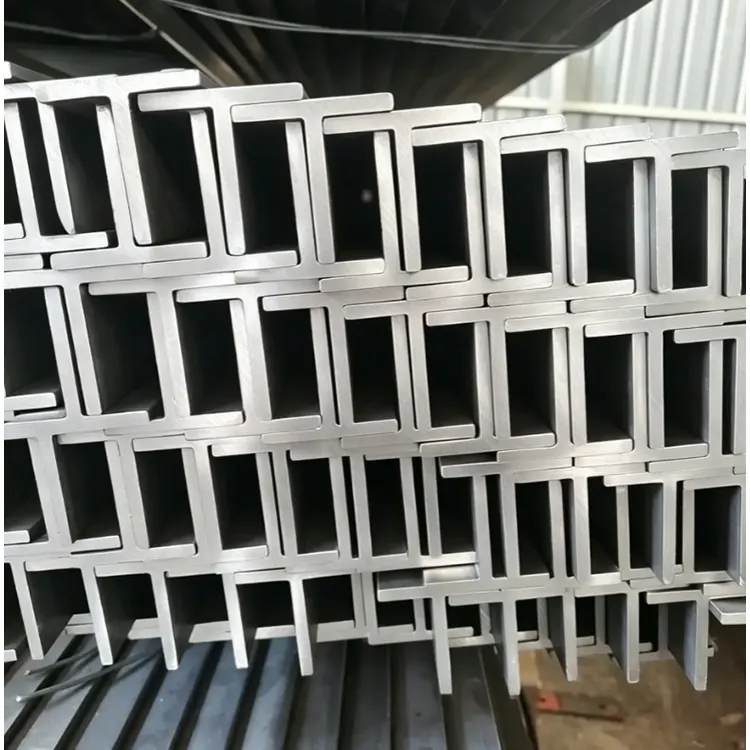

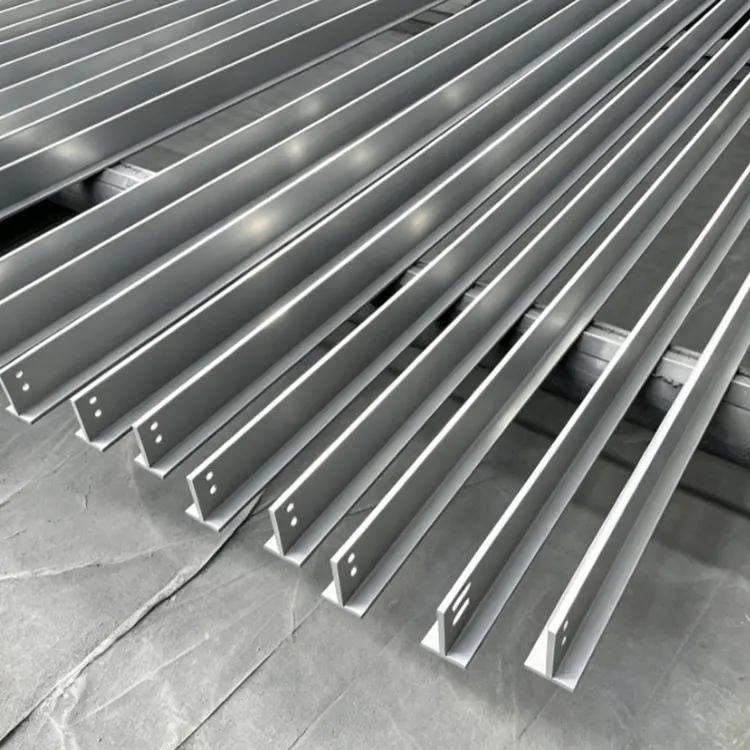

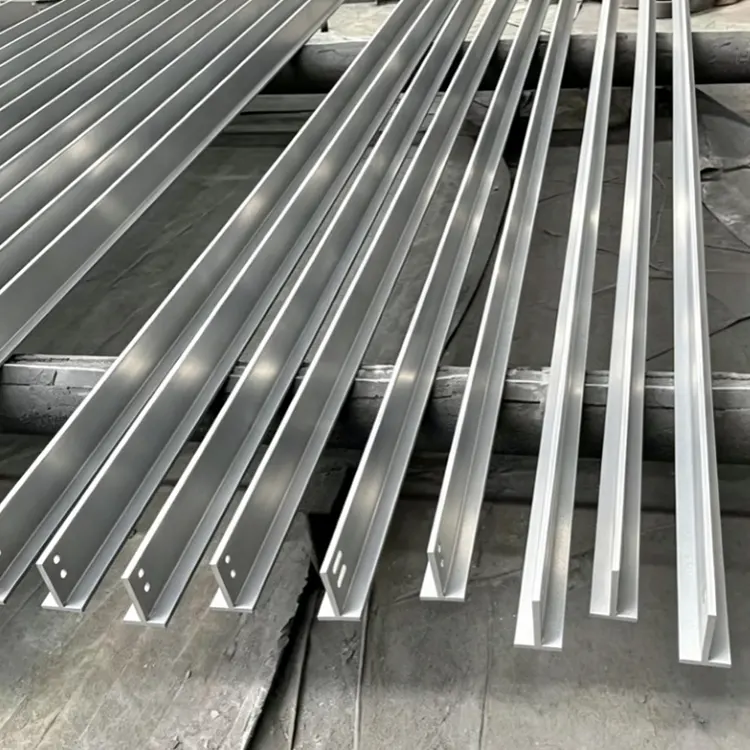

Vergeleken met zware profielen met grote doorsnede, zoals H-vormig staal en I-vormig staal, elimineert Shixinda's hoogwaardige T Beam overtollige dwarsdoorsnedeontwerpen, heeft een duidelijk en geconcentreerd krachtoverdrachtspad en heeft meer gerichte buig- en schuifweerstandsprestaties. Het vermijdt effectief de problemen van grote verbindingsspleten, ongelijkmatige krachtverdeling en gemakkelijke vervorming bij traditionele gecombineerde staalsoorten.
Het T-vormige staal gevormd door warmgewalste integratie heeft geen secundaire lasspanning en de algehele structurele integriteit is hoog; het gespleten T-vormige staal is afhankelijk van de verwerking van volwassen moedermateriaal, met regelmatige secties en uniforme afmetingen. Beide processen kunnen de rechtheid en montagenauwkeurigheid van de profielen garanderen en zijn geschikt voor gestandaardiseerde modulaire constructie.
|
Specificatie Categorie |
Technische parameters en indicatoren |
Toepassingsbeschrijving |
|
Materiaalkwaliteit |
Koolstofstaal: Q235B, Q355B, Q420B staal met hoge sterkte; Roestvrij staal: 304/316; Verwering van laaggelegeerd staal |
Koolstofstaal voor fabrieksgebouwen, staalconstructies en algemene dragende steunen; Roestvrij staal voor zeer corrosieve buiten- en chemische omgevingen; Weervast staal voor buitenlandschappen en blootgestelde brugcomponenten |
|
Afmetingen specificaties |
Sectiemarkeringsregel: Hoogte H × Flensbreedte B × Webdikte t₁ × Flensdikte t₂; Conventioneel sectiebereik: H 25 mm ~ 400 mm, B 25 mm ~ 300 mm; Wanddiktebereik: lijf 3 mm ~ 20 mm, flens 4 mm ~ 25 mm; Standaard vaste lengtes: 6m/9m/12m, aangepaste niet-standaard lengtes beschikbaar |
Klein formaat (H ≤ 100 mm): onderdelen van precisiemachines, liftgeleiderails, kleine ingebedde onderdelen; Middelgroot (H100-200 mm): vliesgevelkielen, PV-beugels, secundaire stalen balken; Groot formaat (H ≥ 200 mm): hoofdfabrieksbalken, brugcomponenten, zware platforms |
|
Dimensionale nauwkeurigheid |
Tolerantie van sectiehoogte / flensbreedte ≤ ±2,0 mm; Tolerantie van lijf-/flensdikte ≤ ±0,5~1,0 mm; Rechtheidsafwijking ≤1,5 mm/m; Verticaliteit van de flens ≤ B/100; Scheefheidsafwijking eindsnede ≤3 mm |
Voldoet aan de vereisten voor het ter plaatse verbinden van staalconstructies, boutverbindingen en lasmontage, toepasbaar op conventionele projecten, waaronder het bouwen van hoofdconstructies, bruggen en PV-steunen; Op maat gemaakte versies met hoge precisie zijn geschikt voor raildoorvoer en schuifrailtoepassingen voor precisiemachines |
|
Mechanische eigenschappen |
Q235B: Opbrengststerkte ≥235MPa, treksterkte 375~500MPa, rek ≥25%; Q355B: Opbrengststerkte ≥355MPa, treksterkte 470~630MPa, rek ≥21%; Q420B: Opbrengststerkte ≥420MPa, treksterkte 500~680MPa, rek ≥18%; 304 roestvrij staal: Opbrengststerkte ≥205MPa, treksterkte ≥520MPa, rek ≥40% |
Hogere sterkte is geschikt voor staalconstructies met grote overspanningen en zware lasten om een lichtgewicht ontwerp te realiseren; Laaggelegeerd, hoogsterkte staal voor dragende kerncomponenten zoals fabrieksgrootbalken en bruggen; Gewoon koolstofstaal voor secundaire dragende componenten, waaronder algemene steunen en vliesgevels |
|
Oppervlaktebehandeling |
Warmgewalst zwart blank, gritstralen ontroesten, thermisch verzinken (zinklaagdikte ≥85μm), koud verzinken, epoxy-zinkrijke verfcoating, fluorkoolstofcoating, beitsen & passiveren |
Thermisch verzinken voor vochtige buitenprojecten zoals PV-beugels en gemeentelijke werken; Epoxy-zinkrijke/fluorkoolstofcoating voor het bouwen van vliesgevels en decoratieve staalconstructies; Kogelstralen, ontroesten voor gelaste onderdelen binnenshuis en voorbehandeling; Passivering van roestvrijstalen beitsen voor chemische en corrosieve omgevingen aan de kust |
|
Bewerkbaarheid |
Koudbuigen: Geen scheuren of delaminatie na koude buigtest bij kamertemperatuur van 180°C (Q235/Q355-serie); Lassen: Compatibel met booglassen, ondergedompeld booglassen en gasbeschermd lassen; verbindingssterkte ≥90% van het basismetaal zonder verharding, verbrossing; Ponsen en boren: CNC-ponsen/boren beschikbaar, gattolerantie ± 0,2 mm zonder afbrokkelen of barsten van de randen; Snijden: Vlamsnijden, plasmasnijden en zaagsnijden ondersteund door gladde, braamvrije, vervormingsvrije sneden; Buigen: op maat gemaakte koudbuigvormen, buigradius ≥2 maal wanddikte zonder scheuren |
Koudbuigen voor lichte stalen villa's en decoratieve stalen onderdelen; Lassen van fabrieksgrootbalken en zware stalen frames; Ponsen en boren voor met bouten verbonden PV-beugels en vliesgevelkielen; Precisiesnijden voor machinefittingen en ingebedde technische onderdelen; Buigen voor speciaal gevormde staalconstructies en decoratieve profielen |
|
Uitvoerende normen |
Nationale kernnorm: GB/T 11263-2017 Warmgewalste H-balken en gespleten T-balken; Ondersteunende materiaalnormen: GB/T 700-2006 koolstofconstructiestaal, GB/T 1591-2018 laaggelegeerd constructiestaal met hoge sterkte; Anticorrosienorm: GB/T 13912-2020 Technische vereisten voor thermisch verzinkte coatings; Acceptatienorm: GB/T 50205-2020 Code voor acceptatie van constructiekwaliteit van staalconstructies; Optionele normen voor buitenlandse handel: EN 10025 (Europese norm), JIS G3101 (Japanse norm) |
GB/T 11263-2017 is verplicht voor woningbouw, staalconstructies en PV-projecten; Europese/Japanse normen zijn beschikbaar voor overzeese exportorders; De brug-, chemische en andere speciale industrieën moeten bovendien voldoen aan de overeenkomstige industriële acceptatiecodes |
Buigweerstand en draagvermogen: De lijfplaat draagt het verticale buigmoment en dient als secundaire balk van het dak, de kleine balk van het platform en de hoofdbalk van de overkapping. De sectie heeft een hoge buigweerstandsefficiëntie;
Compressiestabiliteit: De flens verbetert de laterale stijfheid. Het wordt gebruikt als de kolom van de vliesgevel, de steunkolom van het fotovoltaïsche paneel en de kleine dragende kolom. Het is minder waarschijnlijk dat het omvalt of de stabiliteit verliest;
Laterale verankeringssteun: als kolom-tot-kolomsteun en de horizontale steun van het dak beperkt het de zijdelingse verplaatsing van het frame en verbetert het de seismische stabiliteit van de totale constructie.
Materiaalbesparing en lichtgewicht: Vergeleken met dubbel hoekstaal met hetzelfde draagvermogen bespaart het 25% tot 35% staal, waardoor de totale belasting van het gebouw en de kosten van de fundering worden verminderd;
Vereenvoudigde montage: de enkelzijdige flens is handig voor boutboren en schuinlassen. Het is niet nodig om twee hoekstaal te splitsen, waardoor het aantal lassen en bouten aanzienlijk wordt verminderd en de bouwperiode ter plaatse wordt verkort;
Universele compatibiliteit: Gestandaardiseerde kant-en-klare specificaties bestrijken meerdere industrieën, zoals de bouw, fotovoltaïsche energie, gemeentelijke werken en machines. Niet-standaard lasmodellen kunnen voldoen aan speciale eisen voor zware belastingen en grote doorsneden.
1. De krachtverdeling in dwarsdoorsnede is wetenschappelijk ontworpen en biedt een stabiele weerstand tegen buiging en compressie. Vergeleken met dubbelhoekstaal bespaart het 25%-35% staal bij hetzelfde draagvermogen.
2. Het is uit één stuk gevormd zonder enige verbindingen, waardoor het aantal las- en bouten wordt verminderd, waardoor de constructie-efficiëntie met 30% wordt verhoogd.
3. De gehele serie is gestandaardiseerd en voldoende op voorraad. Aangepaste niet-standaard lasspecificaties zijn ook beschikbaar.
4. Uitstekende verwerkingsprestaties, waardoor snijden, lassen, ponsen en buigen mogelijk zijn.
5. Compatibel met verschillende anticorrosieprocessen, voor langdurige duurzaamheid buitenshuis.
6. Kan voor meerdere doeleinden worden gebruikt, zoals kolommen, balken en steunribben, met een grote veelzijdigheid.
7. Voldoet aan de maatnauwkeurigheidsnormen, waardoor er geen gaten ontstaan tijdens de montage, en geschikt voor prefabricage en uiterst nauwkeurige fotovoltaïsche toepassingen.
1. Secundaire kolommen van stalen frames, gecombineerde secundaire liggers van vloerplaten (TM type I-vormig staal);
2. Geprefabriceerd buitenmuuraansluitframe, vrijdragende kleine balken van balkons;
3. Licht staal-beton composiet kolommen voor energiedissipatie en trillingsreductie (TW breedvleugelig T-vormig staal als verstevigingskolom met stalen kern).
Het volledig geprefabriceerde onderzoeks- en ontwikkelingsgebouw voor staalconstructies van Taizhou Ershiqi Metallurgical Group. In slechts 20 dagen werd de gehele hoofdstructuur van het gebouw voltooid. Alle vloerbalken en verticale steunen van de buitenmuren waren gemaakt van I-vormig staal uit de Q355B TM-serie; alle componenten werden in de fabriek geprefabriceerd en bespoten met zandstralen en verf, en voor montage ter plaatse werden alleen bouten gebruikt. Het bouwafval werd met 70% verminderd, waardoor het een benchmarkproject werd voor snelle geprefabriceerde staalconstructies in China.
1. Hoofdbalken van stalen traptreden, dragende balken van rustplatforms (TM-type I-vormig staal);
2. T-vormige stalen secundaire balken met smalle vleugels van fabrieksgebouwen en tussenverdiepingen van winkelcentra;
3. Steunframes voor technische ruimtes en dakonderhoudsgangen.
Renovatie van de binnenverdieping van het Tianjin Binhai New Area Storage Complex. Nadat de originele betonvloer was verwijderd, werd een mezzanine met staalconstructie toegevoegd. Voor de secundaire balken op de vloer werd TN100×200 T-vormig staal gekozen. Deze waren licht van gewicht en vereisten geen versterking van de originele framekolommen. In slechts 7 dagen werd de volledige verdiepingsvloer gerealiseerd.
