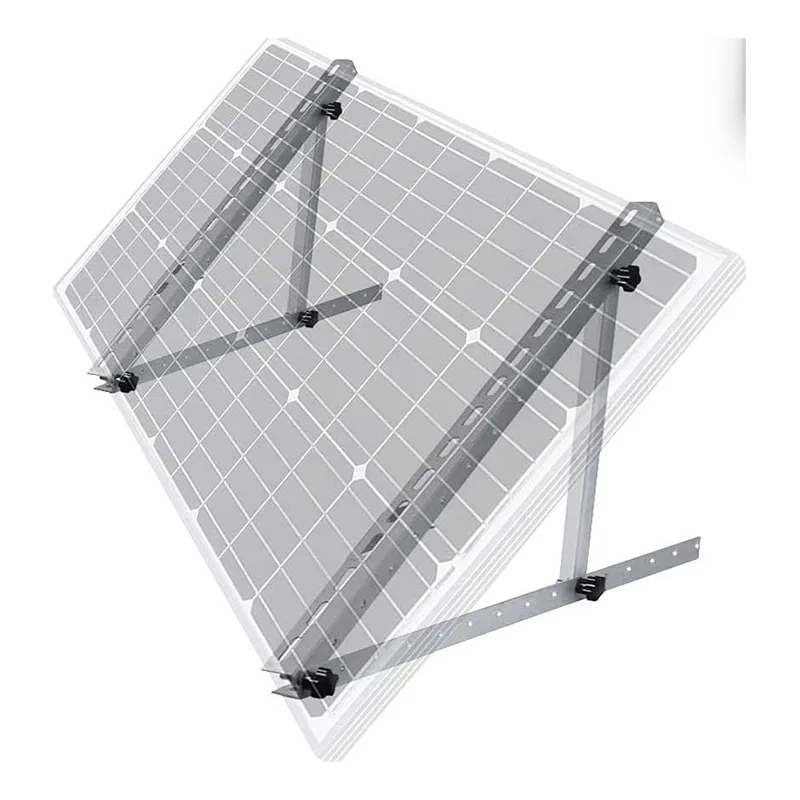

De structuur van deze thermisch verzinkte zonne-steunbeugel is professioneel berekend op mechanische belasting door Shixinda-fabrikanten. Het heeft uitstekende wind- en sneeuwbestendigheidsprestaties en kan worden aangepast aan verschillende complexe fotovoltaïsche projectscenario's, zoals bergachtige gebieden, wadden, landbouw-fotovoltaïsche hybride en industrieel-commerciële daken. Het draagframe heeft een modulair prefabricageontwerp, met nauwkeurig boren van componenten en gestandaardiseerde specificaties. Het wordt gecombineerd met een complete set thermisch verzinkte bevestigingsmiddelen volgens hetzelfde proces, waardoor het probleem van elektrochemische corrosie, veroorzaakt door het contact van verschillende metalen, wordt geëlimineerd. De montage ter plaatse is handig, waardoor de bouwefficiëntie aanzienlijk wordt verbeterd en de bouwperiode wordt verkort.
Shixinda vertrouwt op een volwassen staaltoeleveringsketen en biedt op maat gemaakte ondersteuningsspecificaties en snelle levering van grote hoeveelheden. Elke partij producten ondergaat een strenge kwaliteitscontrole en biedt compleet inspectiemateriaal om te voldoen aan de bied- en acceptatienormen voor projecten. Vergeleken met andere ondersteuningsproducten zijn de aanschaf- en exploitatiekosten lager, met uitstekende kostenprestaties. Het is het favoriete bijpassende product voor diverse fotovoltaïsche projecten.
Procesroute: Eerst vormen, daarna verzinken. Het staal koud in componenten buigen en vervolgens het hele samenstel onderdompelen in gesmolten zinkvloeistof.
Grondstoffen: Q235B/Q355B koolstof structureel staal, overeenkomstig GB/T 6723-2017 standaard
Koudbuigen: afrollen en rechttrekken → Meerdere walsgangen (C/U/Z-vormige secties) → Op standaardlengte snijden → Hydraulisch ponsen
Voorbehandeling vóór het galvaniseren (meest kritische): Ontvetten → Wassen met water → Wassen met zuur → Wassen met water → Extra galvaniseermiddel → Drogen, waardoor een schoon oppervlak zonder watervlekken wordt gegarandeerd
Kern van thermisch verzinken: zinkvloeistoftemperatuur 440 ~ 460 ℃, onderdompeling en galvaniseren gedurende 1 ~ 5 minuten, coating bestaande uit pure zinklaag + Fe-Zn-legeringslaag
Diktestandaard (GB/T 13912): 1,5 ~ 3 mm stalen plaat ≥ 55 μm, 3 ~ 6 mm stalen plaat ≥ 70 μm, ≥ 6 mm stalen plaat ≥ 85 μm
Nabehandeling na galvaniseren: Zinkknobbeltjes verwijderen → Afkoelen → Chroomzoutpassivering → Afspoelen en drogen → Inspectie
Corrosiebeschermingsprincipe: Zinklaag fungeert als opofferingsanodebescherming + fysieke barrière met dubbel effect
Ontwerplevensduur: meer dan 25 jaar, de zoutsproeitest kan 1000 uur bedragen
Kwaliteitscontrole: coatingdikte, hechting, uiterlijkinspectie, zoutsproeitest vier controles
1. Volledige thermisch verzinkte coating, 25 jaar lang corrosiebestendig. De gehele set beugels, bouten, klemmen en verbindingsstukken is gelijkmatig behandeld met een thermisch verzinkte laag. In overeenstemming met de nationale norm GB/T13912-2020 is de zinklaag dik en uniform, zonder gemiste coatinghoeken. Door te vertrouwen op de zinklaag als opofferingsanode voor bescherming, roest deze niet en elimineert volledig de elektrochemische corrosie veroorzaakt door gewone "gegalvaniseerde profielen + gewone bouten", waardoor onderhoudsvrij wordt gegarandeerd gedurende de gehele levenscyclus van de elektriciteitscentrale.
2. De thermisch verzinkte zonne-steunbeugel maakt gebruik van zeer sterke materialen, waardoor een stabiele en veilige belasting wordt gegarandeerd. Het is gemaakt van Q235B/Q355B nationaal koolstofstaal basismateriaal. De constructie is professioneel berekend op wind- en sneeuwbelasting, met een sterke stijfheid en minder gevoelig voor vervorming. Het kan worden aangepast aan bergachtige gebieden, wadden en regio's met veel sneeuw en wind, heeft uitstekende wind- en sneeuwbestendigheidsprestaties en voldoet aan de normen voor veilig gebruik op lange termijn van fotovoltaïsche elektriciteitscentrales.

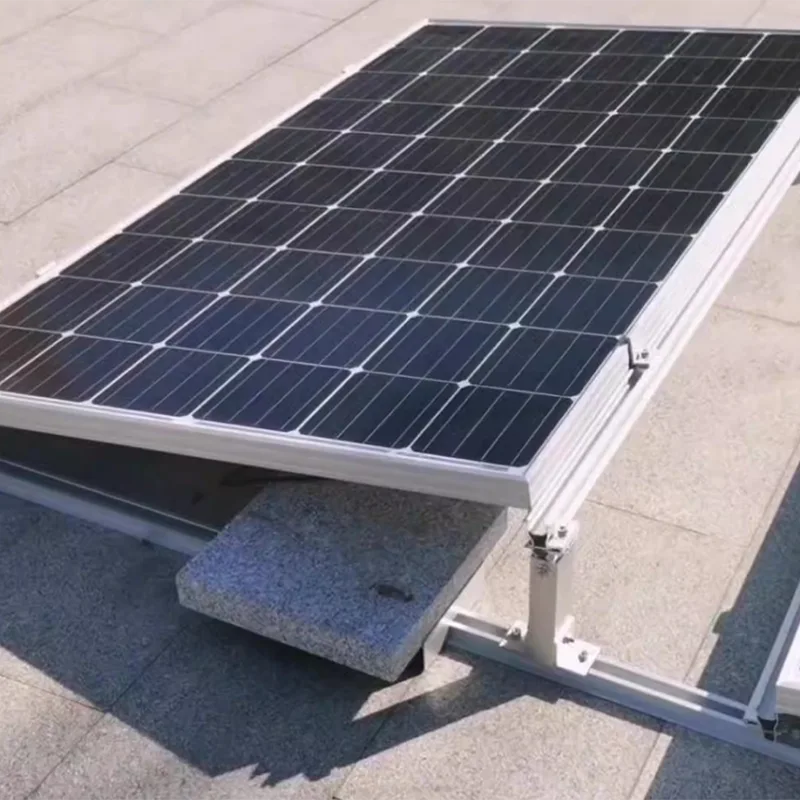

3. Modulaire prefabricage, hoge installatie-efficiëntie. De fabriek ponst nauwkeurig gaten en standaardiseert de vorm. Er zijn ter plaatse geen las- of secundaire bewerkingen nodig. Het gehele proces bestaat uit boutmontage, waardoor de bouwperiode aanzienlijk wordt verkort en de arbeidskosten worden verlaagd. Het is compatibel met verschillende projecten, zoals fotovoltaïsche hybride op de grond, op het dak en in de landbouw.
4. Complete setlevering, geen zorgen bij acceptatie. Geen demontage of reductie van componenten. Hoofd- en hulpmaterialen, accessoires en bevestigingsmiddelen worden allemaal in één pakket geleverd. Een uniforme kwaliteitscontrole wordt batchgewijs uitgevoerd. Materiaallijsten en testrapporten voor zinkcoating kunnen worden verstrekt. De complete set materialen is perfect voor biedingen en acceptatie door derden.
De thermisch verzinkte fotovoltaïsche ondersteuning van Shixinda is gebaseerd op de middelen van het industriële cluster van Chinese stalen buizen in Daxiu Zhuang, Tianjin, en realiseert een geïntegreerde verwerking van stalen buissubstraten, vorming en thermisch verzinken voor corrosiepreventie. Het product maakt gebruik van Q235B/Q355B nationale standaard stalen buisprofielen, waarbij strikt de GB/T13912-2020 nationale norm voor thermisch verzinken wordt gevolgd. Het hoofdgedeelte van de steun, de drukblokken en de bouten zijn allemaal onderworpen aan een volledige thermisch verzinkte behandeling, met een uniforme zinklaag en geen ontbrekende coating. Het vertrouwt op opofferende anodebescherming om gedurende 25 jaar corrosiepreventie voor fotovoltaïsche elektriciteitscentrales te bereiken, en is in de toekomst onderhoudsvrij.

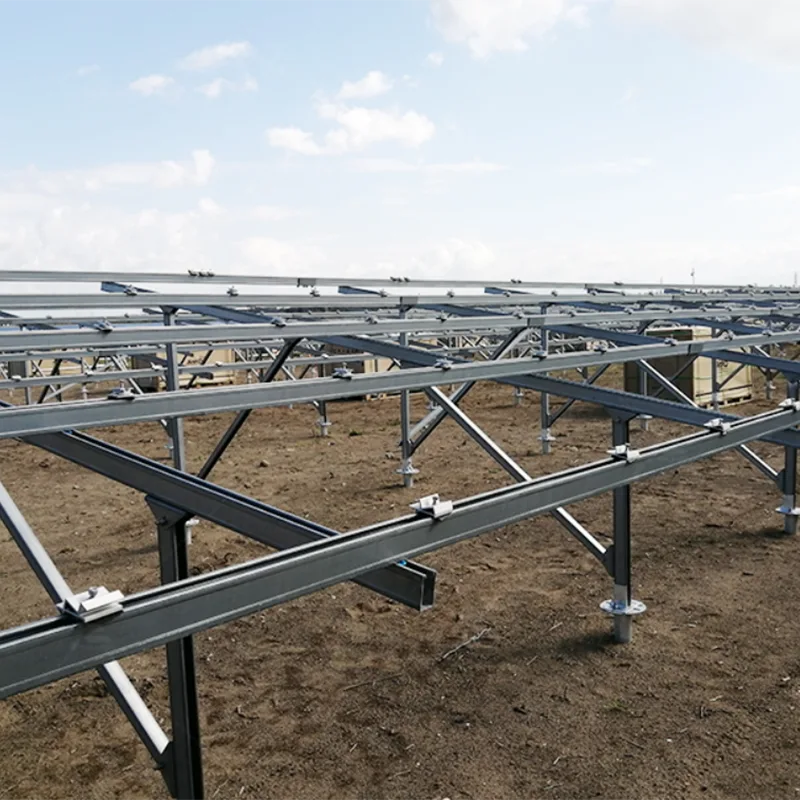

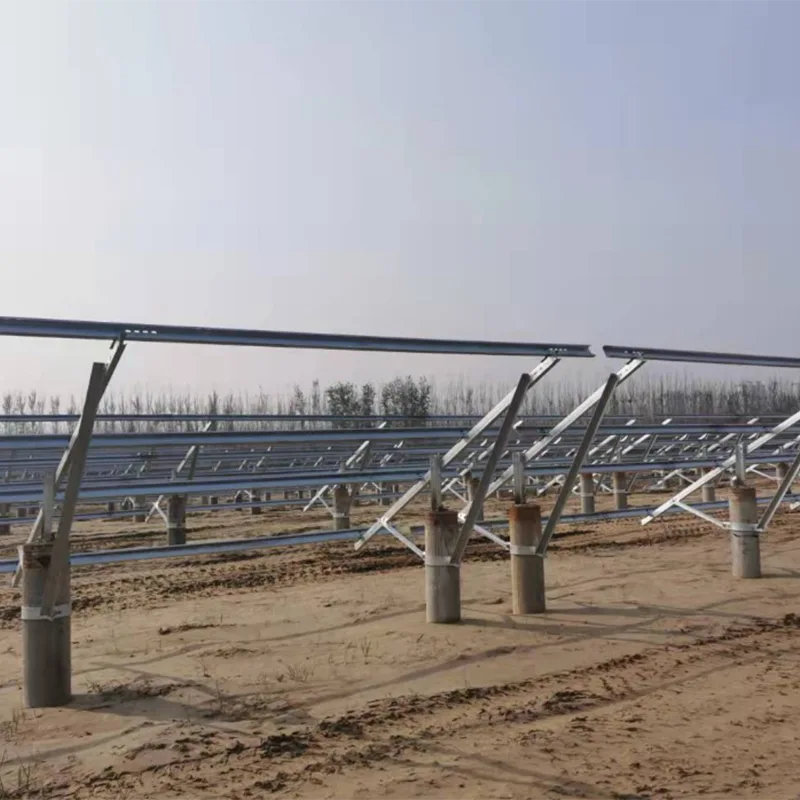

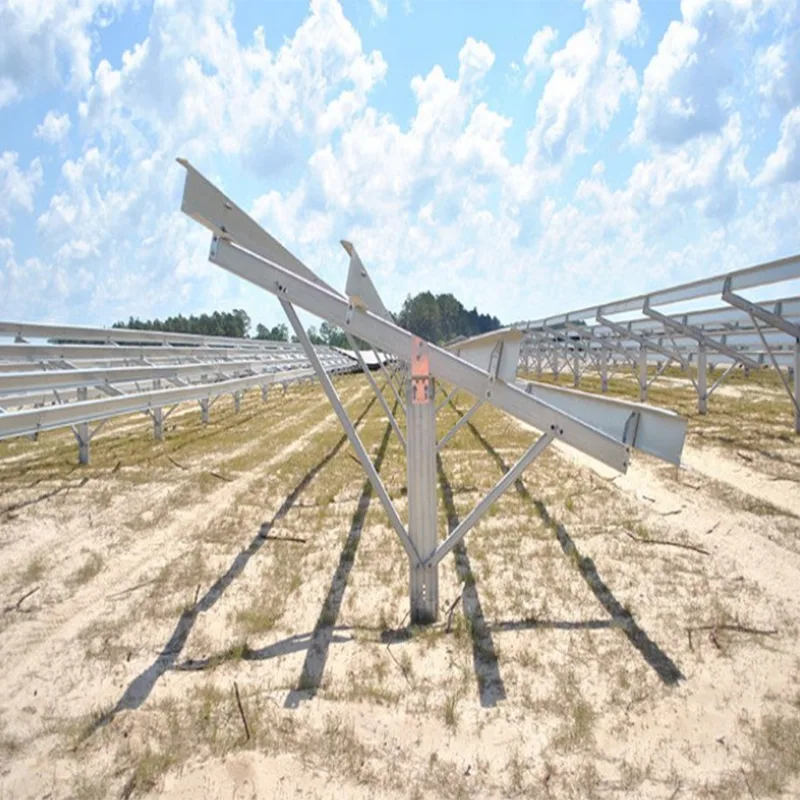

De structuur is geverifieerd op wind- en sneeuwbelasting, met stabiele sterkte, geschikt voor verschillende projecten zoals grondprojecten, landbouw-fotovoltaïsche hybride, bergachtige gebieden en commerciële en industriële daken. De fabriek voert modulaire prefabricageverwerking uit en montage ter plaatse is handig en met een hoge constructie-efficiëntie. Het bedrijf vertrouwt op de lokale keten van de stalen buizenindustrie en kan grootschalige bestellingen uitvoeren, aangepaste niet-standaardtekeningen ondersteunen en een snelle reactie op de levering bieden. De complete set wordt geleverd en kan volledige materiaal- en verzinkingsinspectiegegevens leveren, waarmee wordt voldaan aan de vereisten voor biedingen en projectacceptatie. Door gebruik te maken van de schaalvoordelen van de binnenlandse stalen buizenindustrie zijn de uitgebreide aanschaf-, exploitatie- en onderhoudskosten lager, waardoor dit het voorkeursproduct met een hoge kosteneffectiviteit is voor binnenlandse fotovoltaïsche projecten.
