Deze montagebeugel voor zonne-energie, rechtstreeks verkocht door de fabriek van Shixinda, is modulair geprefabriceerd en ter plaatse met volledige bouten gemonteerd. Er hoeft niet ter plaatse te worden gelast, waardoor de bouwtijd aanzienlijk wordt verkort. De hellingshoek kan worden aangepast van 5° tot 45°, compatibel met grote componenten zoals 182/210. Het kan worden gecombineerd met spiraalvormige grondankers, dakbevestigingen en contragewichtbases voor verschillende funderingen, en kan worden aangepast voor complexe terreinen zoals bergen, gekleurde stalen daken en visvijvers. Vergeleken met gewone beugels vermindert het ventilatie- en warmteafvoerontwerp de degradatie van componenten, en het trackingmodel kan de stroomopwekking met 15% -30% verhogen.
Als bronstaalfabrikant controleert Shixinda onafhankelijk de profielspecificaties. C-vormig staal, vierkante buizen en een complete set van 304 roestvrijstalen accessoires worden in eigen huis geproduceerd en verkocht, waarbij kosten, prestatie en leveringssnelheid in evenwicht zijn. Het ondersteunt aangepaste bestellingen voor bulkexportorders, en het staal kan worden gerecycled, waardoor wordt voldaan aan de behoeften van koolstofvrije fotovoltaïsche projecten. Het biedt stabiele en betrouwbare complete ondersteuningsoplossingen voor binnen- en buitenlandse fotovoltaïsche energiecentrales.
De montagebeugel voor zonne-energie is een gespecialiseerd componentensysteem met staalconstructie en aluminiumlegering dat wordt gebruikt voor het bevestigen, ondersteunen en dragen van fotovoltaïsche zonnepanelen. Het is uitgerust met verbindingsdelen, bases en aanpassingsaccessoires en wordt geïnstalleerd op de grond, het dak, het autohok, het wateroppervlak, enz. Het is een kernhulpmateriaal voor fotovoltaïsche elektriciteitscentrales, waarbij de fotovoltaïsche panelen in de optimale helling en oriëntatie worden gestabiliseerd om hun stabiliteit te garanderen, en is onderverdeeld in vaste typen, trackingtypes, drijvende typen en daksteuntypes.
Dragende en fixatie: het dragen van het gewicht van de fotovoltaïsche panelen, winddruk, sneeuwdruk en seismische belastingen om te voorkomen dat de componenten omvallen of vallen;
Hoekoptimalisatie: aanpassing van de helling en oriëntatie van de fotovoltaïsche panelen om de ontvangst van zonnestraling te maximaliseren en de algehele energieopwekking te verbeteren;
Bescherming en bescherming: het isoleren van de fotovoltaïsche panelen van de grond/het dak, zorgen voor ventilatie en warmteafvoer, verminderen de waterophoping en sneeuwophoping en vertragen de veroudering van componenten;
Standaardisatie en compatibiliteit: het uniform rangschikken van de componenten, het achterlaten van een onderhoudsdoorgang, het vergemakkelijken van reiniging, onderhoud en vervanging van componenten;
Scène-aanpasbaarheid: Aanpassing aan complexe terreinen zoals bergen, vlaktes, gekleurde stalen pannendaken, betonnen daken en visvijvers.
Maakt voornamelijk gebruik van thermisch verzinken / zink-aluminium-magnesiumlegering. Het heeft een hoge corrosieweerstand en is geschikt voor gebruik in kustgebieden, zout-alkaligebieden en regenachtige gebieden. De anticorrosielevensduur bedraagt meer dan 25 jaar, wat overeenkomt met de levenscyclus van fotovoltaïsche modules. De centrale kan gedurende de hele periode frequente vervangingen vermijden.
Nauwkeurig hellingsontwerp en automatische tracking van de draagstructuur. Vergeleken met platliggende componenten kan het de energieopwekking met 10% tot 30% verhogen.
De ondersteunende structuur heeft een ventilatiefunctie, waardoor de werktemperatuur van de componenten wordt verlaagd en temperatuurgerelateerde degradatie wordt geminimaliseerd.
Ontworpen volgens nationale normen voor draagvermogen, bestand tegen harde wind, sneeuw en aardbevingen. De constructiemechanische berekening is gekwalificeerd.
Modulaire montage, versterkte knooppunten, geen laswerk ter plaatse voor montage ter plaatse en een sterke algehele stijfheid.
Alle geprefabriceerde modulaire componenten worden ter plaatse met bouten gemonteerd. Er is geen laswerk ter plaatse nodig.
De accessoires zijn universeel en compatibel met reguliere 550W/700W/700W + grote fotovoltaïsche modules. Het is compatibel met modules met dubbel glas en enkel glas.
Steunen van aluminiumlegering hebben een laag gewicht, waardoor de dakbelasting wordt verminderd. Gegalvaniseerde stalen steunen hebben hoge kostenprestaties en lage kosten per eenheid.
De profielen zijn regelmatig, de verpakking is compact en het verlies tijdens logistiek transport is klein, met lagere vrachtkosten.
Grondcentrales, gekleurde stalen pannendaken, betonnen daken, fotovoltaïsche autostallingen, fotovoltaïsche integratie in de visserij en fotovoltaïsche fotovoltaïsche installaties in de bergen kunnen allemaal worden aangepast.
Hij kan in hellingshoek worden aangepast, in dubbele of enkele rijen worden geplaatst en worden aangepast aan terrein met hoogteverschillen.
Staal en aluminiumlegeringen zijn 100% recyclebaar, zonder bouwafval. De zink-aluminium-magnesiumcoating bevat geen vervuiling door zware metalen en voldoet aan de eisen van koolstofvrije fotovoltaïsche projecten.
| Categorie | Parameter | Kernspecificatie standaard | Toepassing / Opmerkingen |

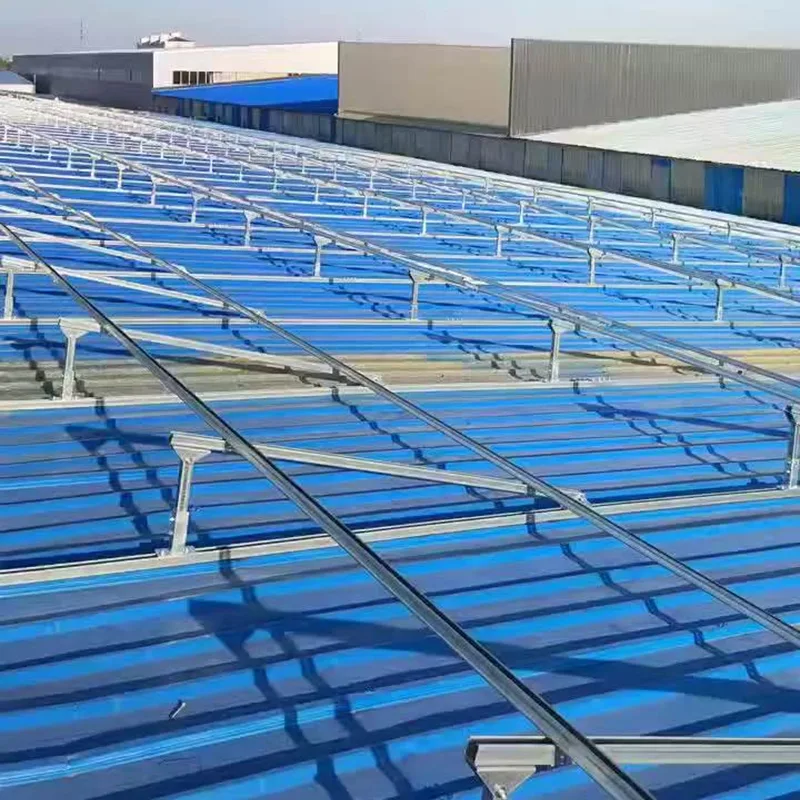

| Materiaal en anti-corrosie | Thermisch verzinkte beugel van koolstofstaal | Basismateriaal: Q235B/Q355B laaggelegeerd hoogwaardig staal; laagdikte ≥85μm; zoutsproeitest 500 uur zonder rode roest | Op de grond gemonteerde en berg-PV-installaties; kosteneffectieve eerste keuze; geschikt voor de meeste regio's landelijk |

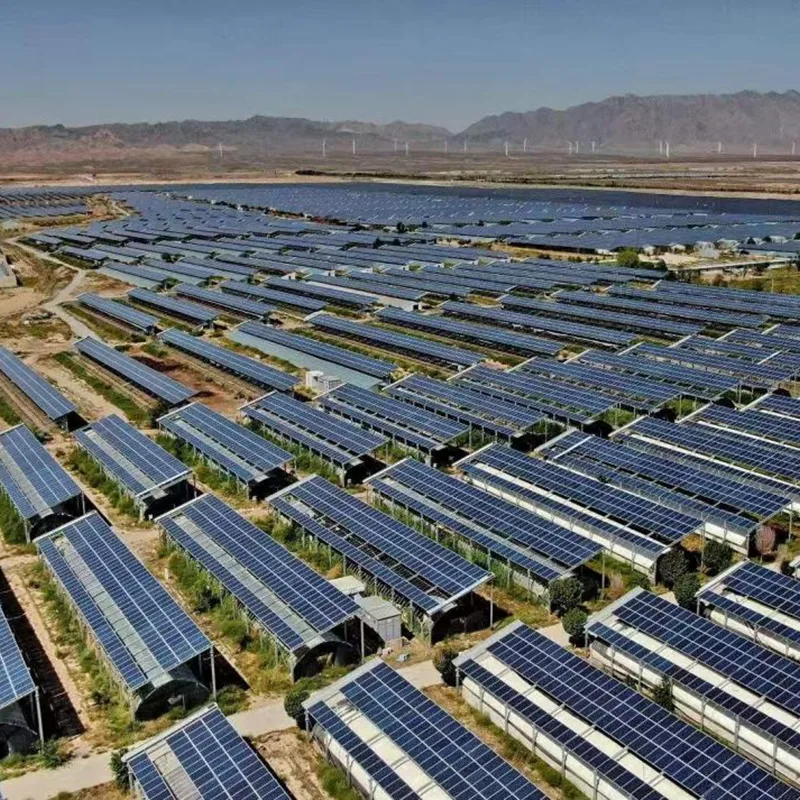

| Beugel van zink-aluminium-magnesium gelegeerd staal | Basismateriaal: Q235B/Q355B; Zn-Al-Mg legering laagdikte ≥65μm; zoutsproeitest 1500 uur zonder rode roest | Kust-, zout-alkali- en industriële zones met omgevingen met hoge corrosie; De corrosieweerstand is veel groter dan gewone thermisch verzinken | |
| Beugel van aluminiumlegering 6063-T5 | Treksterkte ≥160MPa; geanodiseerde / gepassiveerde behandeling; zoutsproeitest 1000 uur zonder corrosie | Kleurgecoate stalen daken, C&I / residentiële daken; lichtgewicht, beschadigt de dakafdichtingslaag niet | |
| Structurele veiligheidsbelasting | Windbelasting | 0,5–1,0 kN/m², aanpasbaar voor tyfonen van niveau 12 en hoger | Dekt de meeste landelijke regio's; profielen kunnen worden verdikt voor kustgebieden / gebieden met sterke wind |
| Sneeuwbelasting | 0,3–1,2 kN/m², aanpasbaar volgens lokale sneeuwbelasting over een periode van 50 jaar | Noordelijke gebieden met zware sneeuw en gebieden op grote hoogte vereisen een verbeterd ontwerp volgens lokale codes | |
| Seismische weerstand | Seismische versterkingsintensiteit 8, conform GB50011 | Kan worden geüpgraded naar intensiteit 9 in gebieden met veel aardbevingen | |
| Ontwerp levensduur | 25 jaar | Komt overeen met de volledige levenscyclus van PV-modules, in overeenstemming met de gebruikelijke ontwerpnormen voor PV-installaties | |
| Kantelhoek en aanpassing | Vaste beugel | Verstelbare kanteling 5°–45°, optimale generatiekanteling aangepast aan de lokale breedtegraad, 2–3 handmatige aanpassingsniveaus | Vaak voor op de grond gemonteerde planten en betonnen daken; de huidige mainstreamcategorie |
| Tracker met één as | Oost-west 0°–60° automatische zonvolgrotatie, volgnauwkeurigheid ±0,5° | Grote platte grondplanten; de output steeg met 15% –25% ten opzichte van vast | |
| Tracker met dubbele as | Azimut ±180° + kanteling 0°–90° dubbele asverstelling, volgnauwkeurigheid ±0,3° | Regio's met hoge breedtegraden en hoge instraling; de output steeg met 25% –35% ten opzichte van vast | |
| Dakballastbeugel | Vaste kanteling 10°–15°, compatibel met daken van staal en beton met een kleurcoating met staande naad | C&I / residentiële daken; brengt de drainage-efficiëntie en de opwekkingsopbrengst in evenwicht | |
| Kernprofielspecificaties | Kolommen / Berichten | C-kanaal / H-balk / vierkante buis; reguliere maten C80/C100/C120, 80×80/100×100 vierkante buizen | Belangrijkste dragende delen van op de grond gemonteerde installaties; wanddikte per belasting aanpasbaar |
| Hoofd- / gordingbalken | U-kanaal / rechthoekige buis / geëxtrudeerde aluminium profielen; reguliere maten 40×40/40×80/60×60 | Directe modulesteunelementen zorgen voor algemene stijfheid en stabiliteit | |
| Aansluitaccessoires | Roestvrijstalen 304 bouten/moeren, speciale klemmen, waterdichte clips; volgzaam met GB/T 3098.6 | Universeel in de serie; anti-corrosie, anti-loslating; compatibel met reguliere PV-moduleframes | |
| Aardingsaccessoires | Speciale aardingsringen en bouten | Voldoet aan de aardingsvereisten voor PV-systemen; voorkomt elektrochemische corrosie; voldoet aan de elektrische veiligheidsvoorschriften | |
| Modulecompatibiliteit en lay-out | Compatibele moduleformaten | 182 mm/210 mm grootformaat monokristallijne, bifaciale en enkelglasmodules; ondersteunt mainstream-modules van 550 W–700 W+ | Aanpasbaar voor speciale formaten en speciale moduleformaten |
| Indeling | Enkele rij staand, dubbele rij liggend, grote overspanningen met hoge beugels | Indeling geoptimaliseerd per terrein en schaduw om het geïnstalleerde vermogen te maximaliseren | |
| Enkele overspanning | Grondbeugels 2–6m, dakbeugels 1–3m | Instelbaar per belasting en profielspecificaties, waarbij kosten en structurele veiligheid in evenwicht worden gebracht | |
| Module-afstand | Berekend per lokale winterzonnewendeschaduw, met O&M-toegang gereserveerd | Zorgt ervoor dat er geen schaduw in de winter ontstaat en voldoet aan de ontwerpcodes voor PV-installaties | |

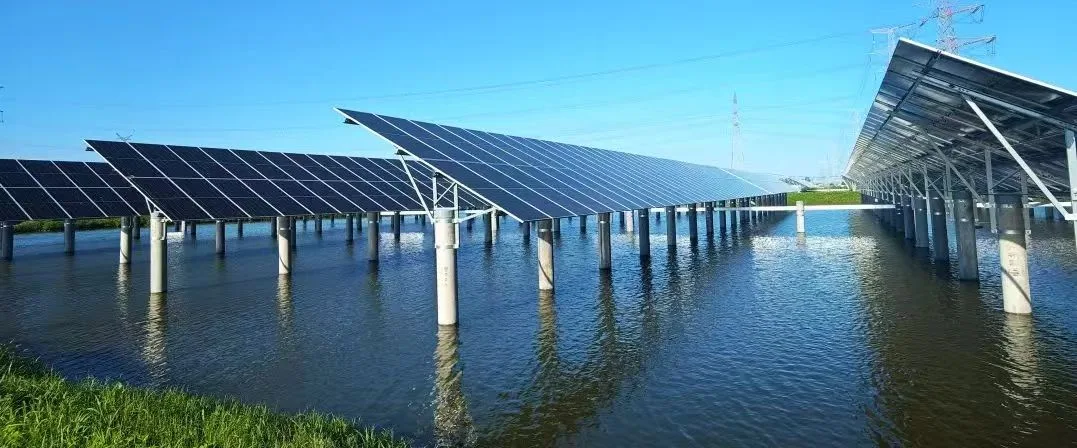

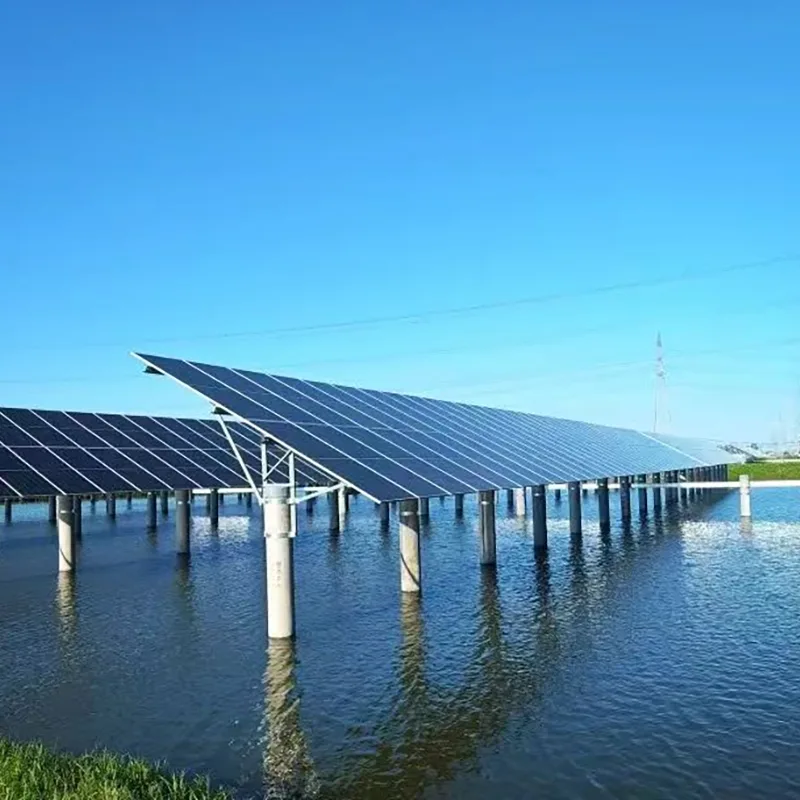

| Installatie Stichting | Op de grond gemonteerde fundering | Schroefankers, onafhankelijke betonnen paalfunderingen, strokenfunderingen | Geschikt voor terreinen in de bergen, vlaktes en visvijvers; schroefankers behoeven geen uitgraving en zijn snel te installeren |

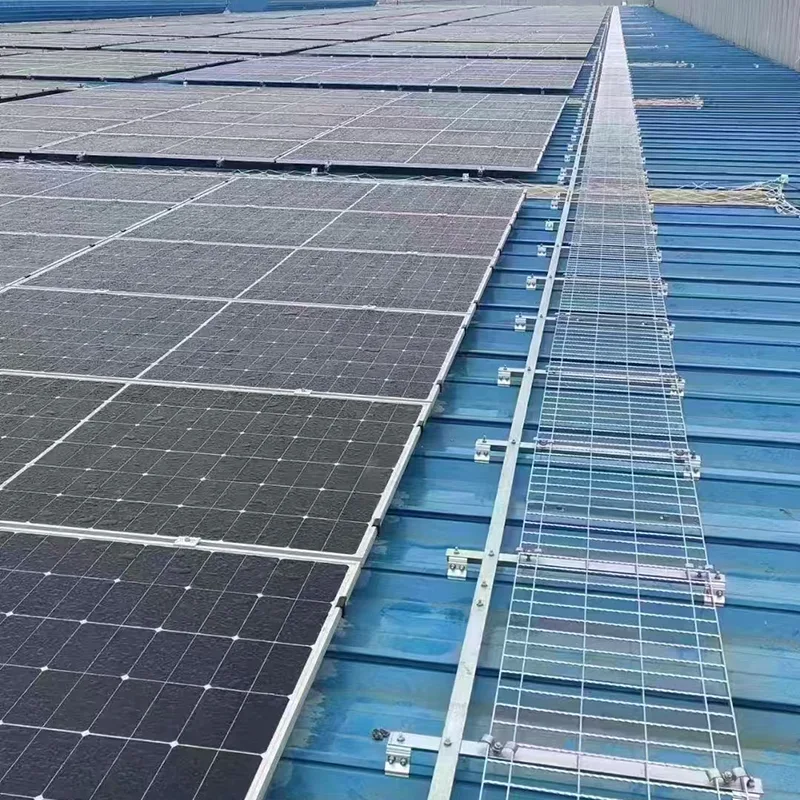

| Kleurgecoate stalen dakfundering | Niet-penetrerende installatie met speciale clips | Beschadigt de dakwaterdichting niet; compatibel met staande naad-, hoekprofiel- en gegolfde stalen profielen | |

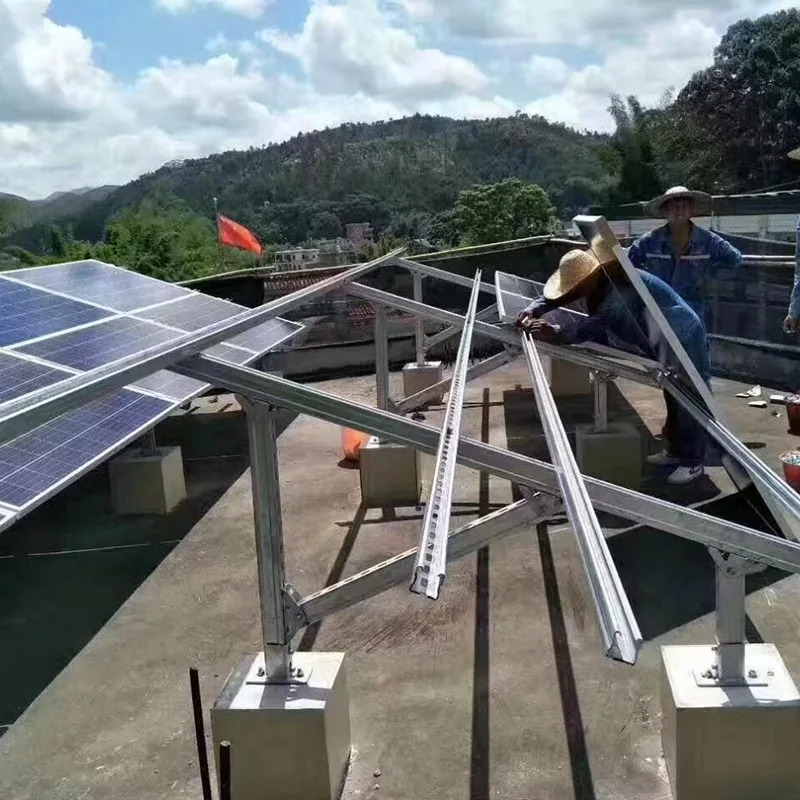

| Fundering van betonnen dak | Ballastblokfunderingen | Geen spijkeren, geen schade aan de dakconstructie, snel te plaatsen/verwijderen; geschikt voor platte en licht hellende daken | |

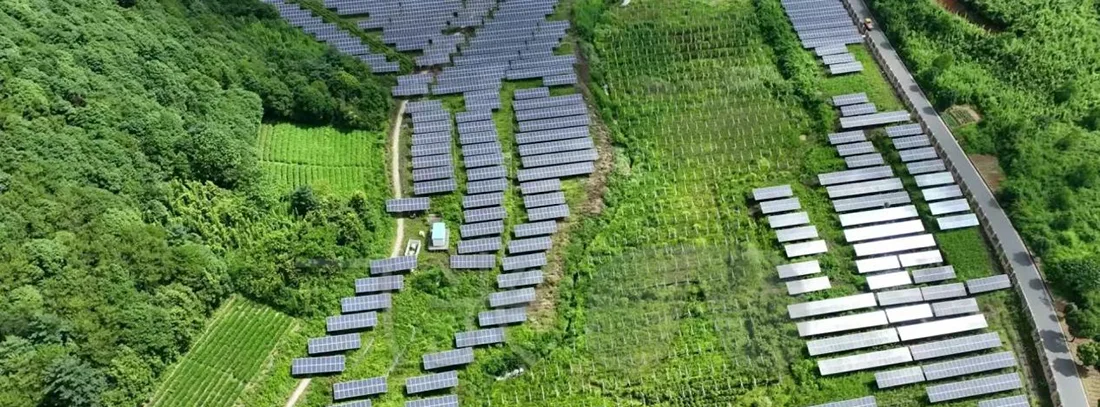

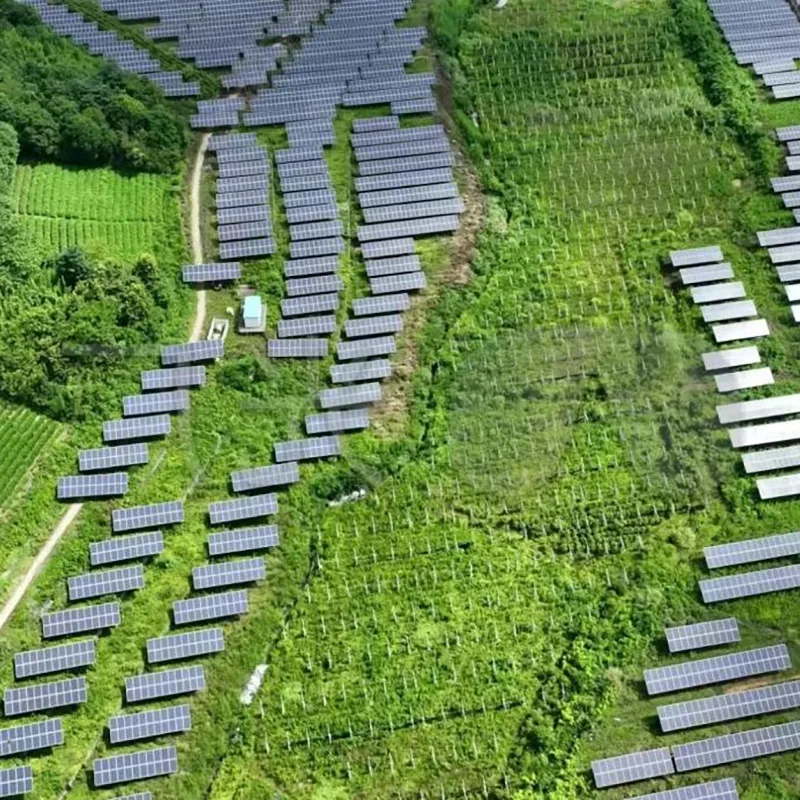

| Stichting Berg PV | Verstelbare paalfunderingen, rotsankerfunderingen | Past zich aan bergachtig terrein met grote hoogteverschillen en complexe geologie aan, waardoor het uitgraven van grondwerk wordt verminderd |
De Shixinda montagebeugel voor zonne-energie is gemaakt van hoogwaardig Q355B-materiaal, met drie gangbare typen: thermisch verzinken, zink-aluminium-magnesium en 6063-T5 aluminiumlegering. De verzinkingslaagdikte bedraagt ≥ 85 μm. De zoutsproeitest van het zink-aluminium-magnesiummodel kan 1500 uur bereiken. Het heeft een uitstekend aanpassingsvermogen in omgevingen met een hoge corrosiegraad, zoals kust- en zout-alkaligebieden, met een ontwerplevensduur van 25 jaar, passend bij de levenscyclus van fotovoltaïsche modules. Het product volgt strikt de nationale belastingsnormen en is bestand tegen sterke wind op 12 niveaus en hoge sneeuwbelastingen, en voldoet aan de seismische ontwerpnormen van 8 graden. De structurele veiligheidsredundantie is voldoende.
Het product wordt modulair geprefabriceerd en ter plaatse met volledige bouten gemonteerd, zonder dat er ter plaatse gelast hoeft te worden, waardoor de bouwtijd aanzienlijk wordt verkort. De hellingshoek kan worden aangepast van 5° tot 45°, is compatibel met grote componenten zoals 182/210, en kan worden gecombineerd met spiraalvormige grondankers, dakbevestigingen en contragewichtbases voor verschillende funderingen. Maatwerk is beschikbaar voor complexe terreinen zoals bergen, gekleurde stalen daken en visvijvers. Vergeleken met gewone beugels vermindert het ventilatie- en warmteafvoerontwerp de degradatie van componenten, en het trackingmodel kan de stroomopwekking met 15% -30% verhogen.
Als bronstaalfabrikant controleert Shixinda onafhankelijk de profielspecificaties. C-vormig staal, vierkante buizen en een complete set van 304 roestvrijstalen accessoires worden in eigen huis geproduceerd en verkocht, waarbij kosten, prestatie en leveringssnelheid in evenwicht zijn. Het ondersteunt aangepaste bestellingen voor bulkexportorders, en het staal kan worden gerecycled, waardoor wordt voldaan aan de behoeften van koolstofvrije fotovoltaïsche projecten en stabiele en betrouwbare complete ondersteuningsoplossingen worden geboden voor binnen- en buitenlandse fotovoltaïsche energiecentrales.
